O aterramento é um aspecto crítico da funcionalidade da torre de energia elétrica, garantindo a segurança da infraestrutura e do ambiente circundante. Como um fornecedor líder deTorre de energia elétrica, Testemunhei em primeira mão a importância do fundamento adequado na operação dessas estruturas. Neste blog, vou me aprofundar nos mecanismos e métodos que as torres de energia elétrica empregam para obter um aterramento eficaz.
O significado do aterramento em torres de energia elétrica

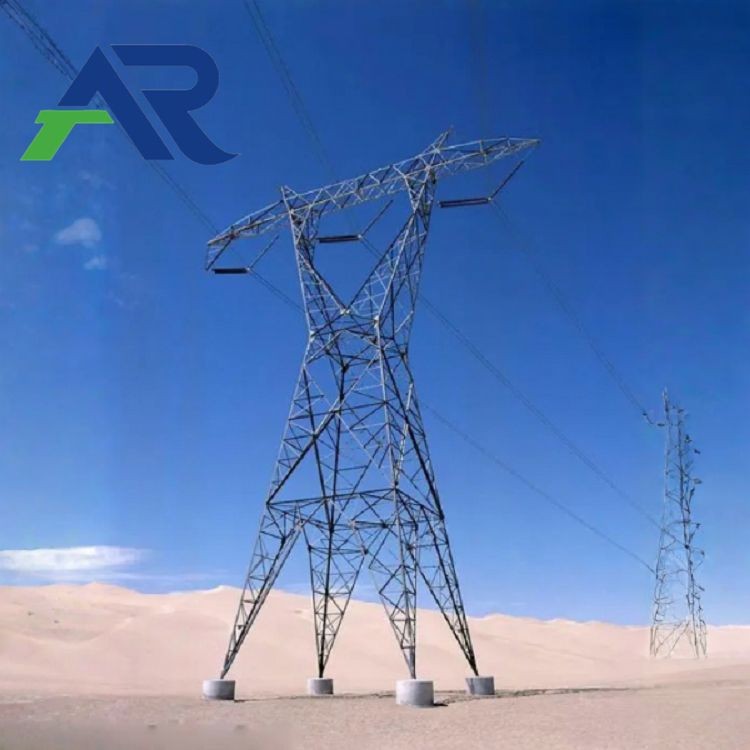

As torres de energia elétrica são a espinha dorsal dos sistemas de transmissão elétrica, transportando alta - eletricidade de tensão a longas distâncias. No entanto, vários fatores, como ataques, curtos e curtos circuitos e mau funcionamento do equipamento podem levar a uma construção anormal - de carga elétrica na torre. Sem fundamento adequado, esse excesso de carga pode representar uma séria ameaça à integridade da torre, bem como à segurança de pessoas e vida selvagem próximas.
O aterramento fornece um caminho de resistência baixa para a corrente elétrica fluir para a Terra. Ao fazer isso, ajuda a dissipar o excesso de carga com segurança, evitando danos à torre e reduzindo o risco de choque elétrico. Além disso, o aterramento adequado pode ajudar a manter a estabilidade do sistema elétrico, garantindo que os níveis de tensão permaneçam dentro dos limites aceitáveis.
Componentes de um sistema de aterramento
Um sistema de aterramento típico para uma torre de energia elétrica consiste em vários componentes -chave:
- Eletrodos de aterramento: Estes são os condutores que estão enterrados no chão para estabelecer uma conexão entre a torre e a terra. Os tipos comuns de eletrodos de aterramento incluem hastes, placas e grades. As hastes de aterramento são geralmente feitas de cobre ou aço galvanizado e são conduzidas no solo a uma certa profundidade. Os eletrodos de placa são folhas planas de metal que são enterradas horizontalmente no solo, enquanto as grades aterrissantes são uma rede de condutores interconectados que cobrem uma área maior.
- Condutores de aterramento: Estes são os fios ou cabos que conectam a estrutura da torre aos eletrodos de aterramento. Eles são responsáveis por transportar a corrente elétrica da torre para a terra. Os condutores de aterramento devem ter uma área transversal suficiente para lidar com a corrente de falha esperada sem superaquecimento.
- Ligação: A ligação é o processo de conexão de todas as partes metálicas da torre, incluindo o aço estrutural, os gabinetes de equipamentos e os sistemas de proteção contra raios, ao sistema de aterramento. Isso garante que todas as partes da torre estejam no mesmo potencial elétrico, reduzindo o risco de arco e dano elétrico.
Métodos de aterrar torres de energia elétrica
Existem vários métodos usados para aterrar torres de energia elétrica, cada uma com suas próprias vantagens e limitações:
- Aterramento único - haste: Este é o método mais simples e comum de aterramento. Uma única haste de aterramento é acionada no chão perto da base da torre e a torre é conectada à haste usando um condutor de aterramento. Este método é adequado para áreas com boa condutividade do solo e correntes de falha relativamente baixas. No entanto, em áreas com más condições do solo ou altas correntes de falha, um sistema de aterramento de haste único pode não fornecer resistência de aterramento suficiente.
- Múltiplo - aterramento de haste: Neste método, várias hastes de aterramento são instaladas ao redor da base da torre e conectadas juntas para formar uma grade de aterramento. Isso aumenta a área da superfície dos eletrodos de aterramento em contato com o solo, reduzindo a resistência ao aterramento. O aterramento múltiplo - haste é mais eficaz em áreas com baixa condutividade do solo ou altas correntes de falha.
- Fundamento de contrapeso: Uma contraponto é um condutor horizontal que é colocado ou logo abaixo da superfície do solo ao redor da torre. Atua como um eletrodo de aterramento adicional, aumentando a área efetiva do sistema de aterramento. O aterramento do contrapeso é frequentemente usado em áreas onde é difícil dirigir hastes de aterramento, como terrenos rochosos.
- Aterramento com aterro químico: Em alguns casos, materiais de aterro químico são usados em torno dos eletrodos de aterramento para melhorar a condutividade do solo. Esses materiais podem ajudar a reduzir a resistência ao aterramento, aumentando a concentração de íons no solo. No entanto, o uso de preenchimento químico requer uma consideração cuidadosa de fatores ambientais e estabilidade a longo prazo.
Fatores que afetam o desempenho do aterramento
O desempenho de um sistema de aterramento para uma torre de energia elétrica é afetado por vários fatores:
- Resistividade do solo: A resistividade do solo é uma medida da resistência do solo ao fluxo de corrente elétrica. Varia dependendo do tipo de solo, teor de umidade, temperatura e outros fatores. Áreas com alta resistividade do solo, como solos arenosos ou rochosos, requerem sistemas de aterramento mais extensos para obter uma baixa resistência ao aterramento.
- Magnitude da corrente de falha: A magnitude da corrente de falha que o sistema de aterramento precisa lidar é uma consideração importante. Correntes de falha mais altas exigem maiores condutores de aterramento e eletrodos de aterramento mais eficazes para garantir que o excesso de carga possa ser dissipado com segurança.
- Design e configuração de torre: O design e a configuração da torre também podem afetar o desempenho de aterramento. Por exemplo, torres mais altas podem exigir sistemas de aterramento mais extensos para garantir a dissipação adequada da carga elétrica. Além disso, a presença de outras estruturas metálicas próximas à torre pode influenciar a distribuição da corrente elétrica no sistema de aterramento.
Teste e manutenção de sistemas de aterramento
Testes e manutenção regulares do sistema de aterramento são essenciais para garantir seu funcionamento adequado. O teste de resistência ao aterramento deve ser realizado periodicamente para verificar se a resistência ao aterramento está dentro do intervalo aceitável. Se a resistência ao aterramento for muito alta, podem ser necessárias medidas corretivas, como adicionar mais eletrodos de aterramento ou usar um aterro químico.
Além dos testes, o sistema de aterramento deve ser inspecionado regularmente quanto a danos físicos, corrosão e conexões soltas. Quaisquer componentes danificados ou corroídos devem ser substituídos prontamente para manter a integridade do sistema de aterramento.
Nosso papel como fornecedor de torre elétrica
Como fornecedor deTorre de energia elétrica, entendemos a importância do fundamento adequado no desempenho e segurança de nossos produtos. Trabalhamos em estreita colaboração com nossos clientes para projetar e fornecer sistemas de aterramento adaptados aos seus requisitos específicos. Nossa equipe de especialistas pode fornecer suporte técnico e conselhos sobre design, instalação, teste e manutenção de aterramento.
Também oferecemos uma ampla variedade deTorres de ferro industrialeTorre elétrica para transmissão de eletricidadeque são projetados para atender aos mais altos padrões de qualidade e segurança. Nossas torres são projetadas para suportar as duras condições ambientais e tensões elétricas associadas à transmissão de energia.
Se você estiver no mercado de torres de energia elétrica de alta qualidade e soluções de aterramento confiáveis, convidamos você a nos contatar para uma discussão detalhada sobre suas necessidades específicas. Nossa experiente equipe de vendas está pronta para ajudá -lo a encontrar os melhores produtos e serviços para o seu projeto.
Referências
- IEEE STD 80 - 2013, Guia do IEEE de segurança no aterramento da subestação CA.
- Código Nacional de Segurança Elétrica (NESC), ANSI C2.
- O EPRI (Instituto de Pesquisa em Energia Elétrica) relata a proteção de fundos e raios de sistemas de energia.
