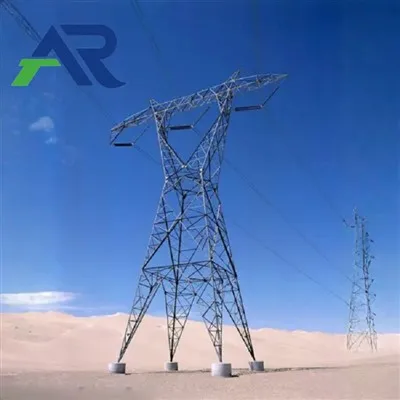

As torres de transmissão de energia elétrica servem como estruturas de suporte críticas em sistemas de transmissão de alta-tensão, utilizadas para suspender condutores de transmissão e transportar energia elétrica de forma eficiente e segura de estações de energia para subestações distantes e usuários-finais. Normalmente construídas em aço de alta{3}}resistência, essas torres possuem resistência excepcional ao vento, à atividade sísmica e à corrosão, garantindo assim uma operação estável em uma ampla variedade de condições ambientais adversas.
Modelo de produto
|
Tipo |
Principais recursos |
Ambiente Aplicável |
|
Torre Tangente |
Utilizado para trechos retos de uma linha de transmissão; suporta apenas cargas verticais e horizontais, apresenta uma estrutura simples e requer um mínimo de aço. |
Seções retas contínuas em planícies, colinas, etc. |
|
Torre de Tensão |
Projetado para suportar a tensão do condutor; utilizado em ângulos de linha, pontos terminais ou grandes vãos; embora estruturalmente robusto, implica custos de construção mais elevados. |
Regiões montanhosas, margens de rios e terminais de linha |
|
Torre Angular |
Uma torre de tensão especializada projetada para acomodar mudanças na direção da linha, exigindo o equilíbrio de forças de tração assimétricas de lados opostos. |
Pontos de viragem da rota |
|
Torre Terminal |
Situado nos pontos inicial e final de uma linha de transmissão; suporta imensas cargas de tração unilaterais e exige o mais alto nível de resistência estrutural. |
Pontos de entrada e saída da subestação |
|
Torre de Travessia Principal |
Com mais de 100 metros de altura e vãos superiores a 1.000 metros, é utilizado para atravessar grandes massas de água, como os rios Yangtze e Amarelo. |
Áreas que envolvem grandes obstáculos hidráulicos ou de transporte |
Característica e aplicação do produto
As torres de transmissão de energia elétrica fabricadas por nossas instalações são projetadas para a transmissão-de energia elétrica a longa distância. Servindo como "pilares" de linhas aéreas, eles suportam condutores de alta-tensão à medida que atravessam montanhas, rios e áreas urbanas, permitindo assim transmissão de energia de alta-capacidade e baixas-perdas. Por meio de layout científico e projeto estrutural, nossas torres de transmissão são amplamente aplicáveis a linhas de transmissão que variam de 35 kV a 1.000 kV-e níveis de tensão ainda mais altos-, tornando-as um componente crítico de projetos de transmissão de ultra-alta-tensão (UHV).
Padrões de projeto
Requisitos de materiais
Os componentes estruturais primários normalmente utilizam tubos de aço ou aço angular de alta-resistência (como graus Q235 e Q345), enquanto as conexões empregam parafusos de alta-resistência de grau 8.8 ou superior.
01
Proteção contra corrosão
Um processo de galvanização-por imersão a quente é aplicado, garantindo uma espessura de revestimento de zinco maior ou igual a 86 μm para garantir uma vida útil-resistente à corrosão de mais de 30 anos, mesmo em ambientes úmidos ou industrialmente poluídos.
02
Resistência ao Vento
A pressão do vento projetada normalmente varia de 0,65 a 1,0 kN/m², correspondendo a velocidades do vento de até 30–40 m/s (equivalente a um tufão de categoria 12), atendendo assim aos requisitos para condições climáticas extremas.
03
Projeto Sísmico
A estrutura foi projetada para suportar intensidades sísmicas que variam de grau 6 a 8, garantindo integridade estrutural e segurança em regiões sismicamente ativas.
04
Liberações de segurança
A distância mínima ao solo para condutores em linhas de transmissão de 500 kV é de 14 metros, enquanto para linhas de 1000 kV ultrapassa 19,5 metros; consequentemente, a altura real das torres de transmissão pode chegar a 70 a 80 metros.
05
Perguntas frequentes
P: Qual a altura das torres de transmissão de energia?
R: A altura de uma torre de antena de comunicação varia significativamente dependendo do nível de tensão, terreno e uso pretendido, geralmente variando de 20 a 300 metros.
